自动化监测同轴双棱镜支架技术参数

产品型号：TXLJZ-A201

生产单位：仙桃市天祥测量标志有限公司

检测报告编号：WHDZJL2026CSR0017

检测单位：武汉地震计量检定与测量工程研究院有限公司、湖北省北斗地理信息产业计量测试中心

 一、产品概述

本款同轴双棱镜支架为水库、大坝、桥梁、尾矿等工程自动化安全监测的专用设备，采用一体式精密加工结构，配备双层棱镜防护装置，同轴精度高、防腐耐候、安装简易、适配性强，适用于大坝、桥梁、边坡、基坑、山体滑坡等户外长期自动化变形监测工程。

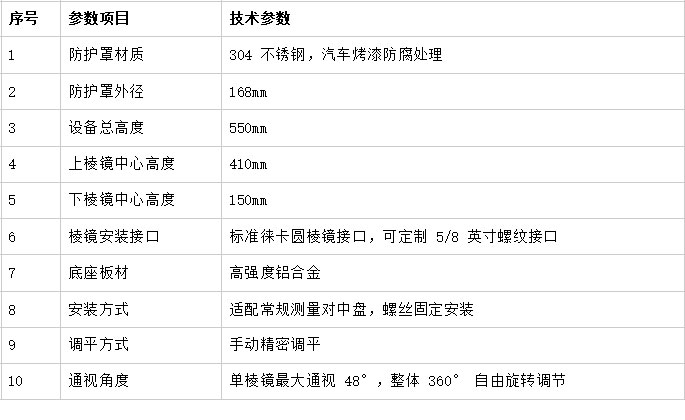

二、结构材质基础参数

三、设计核心精度标准
上下棱镜光心同轴度：≤0.4mm/400mm
标注形式：⊥0.4/400
释义：400mm 竖向高度内，双棱镜中心同轴偏差不大于 0.4mm，满足自动化监测高精度观测要求。

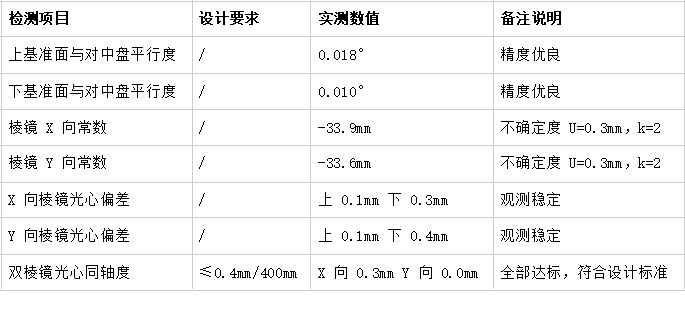

四、第三方权威检测数据
检测环境：环境温度 24.5℃，相对湿度 65.0%，标准室内基线场检定。

五、产品主要优势
1、精度达标合规。省级专业计量机构出具检测报告，所有精度指标符合设计要求，监测数据稳定可靠。
2、户外长久耐用。 304不锈钢壳体搭配防腐烤漆，防雨防晒防锈蚀，可常年野外无人值守使用。
3、通用适配性强。 兼容各类自动化监测全站仪及标准监测棱镜，新旧监测系统均可直接配套使用。
4、现场安装快捷。 结构简约，对接常规测量基座，调平简单，省时省力，降低施工成本。
5、整体结构稳固。 精密一体加工，不易变形，长期使用无偏移，保障长期监测数据准确性。

六、适用工程范围
水库大坝变形监测、桥梁动态位移监测、道路边坡安全监测、建筑基坑沉降监测、地质灾害滑坡自动化监测等精密测绘监测项目。

七、厂家信息
生产企业：仙桃市天祥测量标志有限公司
网址：www.txgcbz.com
地址：湖北仙桃市龙华山街道叶王路工业园区
技术对接：谢 工 135 9396 9030 (同微信)，0728-3247010
