同轴双棱镜支架及保护罩使用说明与使用环境

一、使用说明

1. 安装与固定

- 将支架底部通过膨胀螺栓或强制对中盘固定在混凝土观测墩上，确保水平度和稳定性。

-上下两层棱镜分别安装在同轴支架的对应位置，通过锁紧装置固定，保证上下同心。

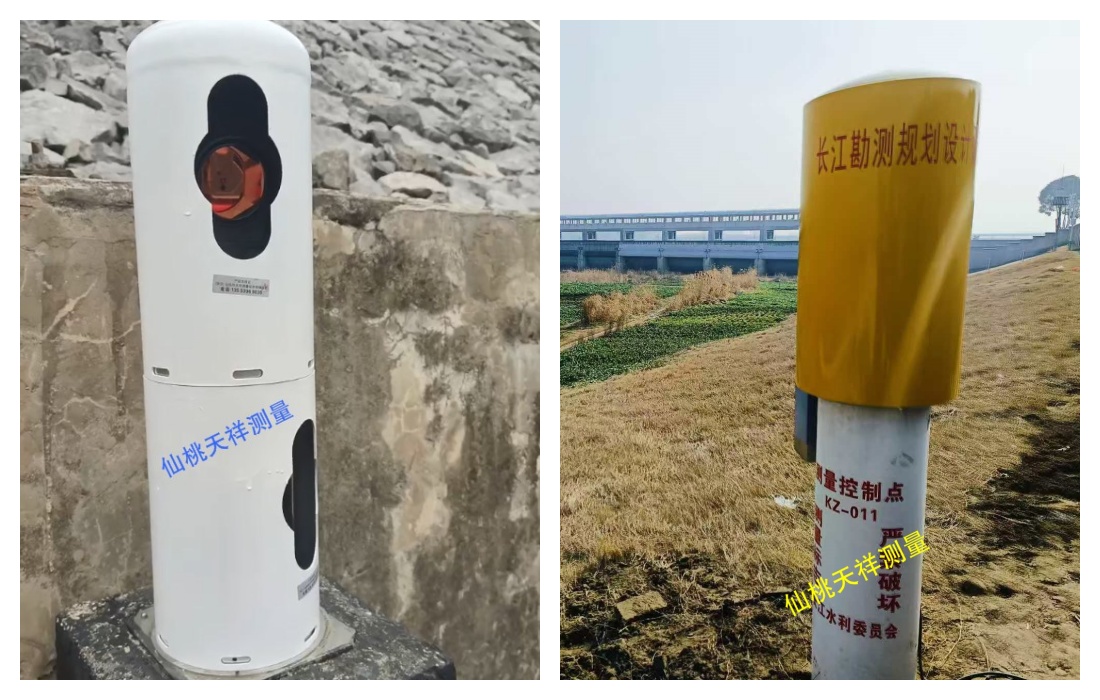

-保护罩分上下两段，分别罩住对应棱镜，通过螺栓连接，罩体上的观测孔需与棱镜中心对齐，并对准仪器方向。

2. 操作要点

- 测量前检查保护罩观测孔是否清洁，无遮挡，确保全站仪或GNSS设备能正常通视。

-双层结构支持360°旋转调节，可根据监测方向调整棱镜角度，调整后锁紧固定。

-安装完成后及后期监测过程中，定期检查支架和保护罩的紧固状态，防止因外力或环境变化导致松动，影响测量精度。

- 监测过程中，不得松动强制对中基座及棱镜固定部分，防止测量数据不连续或者中断。

3. 维护与保养

-定期检查（建议每月1次）

-检查支架和保护罩的紧固螺栓，如有松动及时拧紧

-观察棱镜表面是否有灰尘、水汽，用专用清洁布擦拭

- 检查保护罩观测孔是否通畅，清除杂物

4.环境适应性维护

-雨季过后及时清理保护罩内部积水及杂物

- 冬季低温环境下，检查棱镜是否结霜，必要时加热除霜

-多尘环境中，增加清洁频率，避免灰尘影响测量精度

5.精度校准（建议每季度1次）

-使用全站仪对棱镜进行复测，检查同轴度误差。

-若误差超出允许范围，重新调整棱镜位置并锁紧。

-记录校准数据，建立维护档案。

二、使用环境

1. 典型应用场景

-水库大坝安全监测：用于坝体、坝基的位移、沉降等形变监测，长期部署在坝体表面或近坝区。

- 边坡与滑坡监测：在高边坡、尾矿库等地质灾害易发区域，作为自动化监测的固定观测点。

- 桥梁与隧道监测：对大型桥梁、隧道的结构健康进行长期跟踪测量。

- GNSS与全站仪复合监测：同时满足卫星定位和光学测量的需求，适用于高精度工程测量。

2. 环境适应性

- 温度范围：一般可在 -20℃ ～ +60℃ 的环境下稳定工作，部分型号可扩展至更宽范围。

三、安装前准备

 1. 工具与材料

-全站仪/水准仪、扳手、螺丝刀、膨胀螺栓、强制对中盘、清洁布等

- 水平仪、卷尺、记号笔

2. 现场勘察

-确认安装点位视野开阔，无遮挡，满足360°通视要求；

-检查观测墩基础强度，确保混凝土强度达标

- 避开强电磁干扰源和腐蚀性区域

-湿度与防护：具备良好的防水、防尘性能，可适应雨季、多尘等恶劣野外环境，防护等级通常达到IP65以上。

- 抗干扰能力：能抵御一定的机械振动和冲击，适合在施工区、交通要道等复杂环境中使用。

3. 环境要求

- 安装位置应视野开阔，避免强电磁干扰和大型反射物，确保测量信号稳定。

- 避免长期浸泡在水中或接触腐蚀性化学物质，必要时可加装防护基座。

四、应急处理

1. 保护罩损坏

- 立即停止使用，更换损坏的保护罩或联系生产厂家。

- 检查棱镜是否受损，必要时送修校准。

2. 支架松动

- 暂停测量作业，重新紧固基座螺栓，校正水平度。

- 排查松动原因，如地基沉降需加固观测墩。

3. 棱镜污染

- 用专用镜头布轻轻擦拭，避免刮伤镀膜层。

- 严重污染时，使用中性清洁剂清洗，彻底干燥后再使用。

五、长期封存

1. 拆卸棱镜和保护罩，清洁后放入专用收纳箱。

2. 在支架和保护罩表面涂抹防锈油，用防潮膜包裹。

3. 存放于干燥、通风、无腐蚀性气体的环境中。

4. 封存期间每半年检查一次，防止锈蚀和部件老化。
